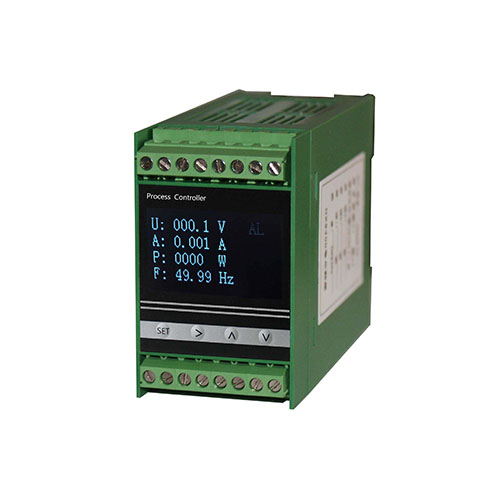

DK62DND單相高精度直流多功能表 導軌電量變送器

 DK62DN系列單相真有效值多功能表,包含DK62DNA和DK62DND兩款。可以作為單相交直流測量變送應用。產品具有兩路電量變送功能。安裝采用標準導軌安裝方式。產品可以測量交直流的功率、電壓、電流值。交流測量采用真有效值測量方式。直流測量非常精確。產品同時具有標準MODBUS RTU 通訊。

本產品同時具有顯示和按鍵操作功能。實現專業化和高精度功能化測量。 直流測量可以廣泛應用于風電、光伏、新能源應用領域。

產品特點

支持2路變送輸出；

支持標準MODBUS RTU 通訊功能（光電隔離）；

電壓兼容交直流多量程輸入，可配電壓互感器擴展量程；

電流兼容交直流多量程輸入，可配電流互感器擴展量程；

數字濾波，有效濾除干擾，消除非臨界跳字；

可實現2路繼電器報警；

真有效值測量電壓、電流、功率，可測量電能。

輸入

電壓量程：AC500V、 AC100V

電流量程：AC5A、AC1A

電壓量程：DC500V、 DC100V

電流量程：DC5A、DC1A 、DC5V

輸出

4-20MA

1-5V

0-20mA

0-10mA

0-10V

0-5V

通訊
光電隔離RS-485通訊接口

報警
可實現2路繼電器輸出；

其它詳細參數

型號                   DK62DNA （交流）

測量精度                 ±0.5%（±0.3%）

相應頻率                 40Hz~70Hz（交流）

工作電源                 AC220V

工作環境                 0＋50℃；≤85％RH

繼電器觸點容量             AC220V/5A

繼電器觸點壽命             105次

變送輸出精度              16位 ±0.2%

型號                    DK62DND （直流）

測量精度                  ±0.5%（±0.3%）

相應頻率                  40Hz~70Hz（交流）

工作電源                  AC220V

工作環境                  0＋50℃；≤85％RH

繼電器觸點容量              AC220V/5A

繼電器觸點壽命              105次

變送輸出精度                16位 ±0.2%

選型尺寸

外形尺寸：75*45*112mm

安裝方式：35mm導軌安裝

選型示例

例：用戶需要測量單相交流電壓0380V，額定電流50A，要求被測電壓高于400V時上限報警，被測電壓低于300V時下限報警，系統供電電源為AC220V。需要將數據電壓0~380V、電流0~50A變送為4-20MA，模擬信號變送遠傳。

儀表選型：DK62DNA-AC500V-AC5A-R-R-V4MA20-I4MA20-S
