關鍵字：阿爾泰科技,12 路差分信號采集,多功能采集卡,USB2882

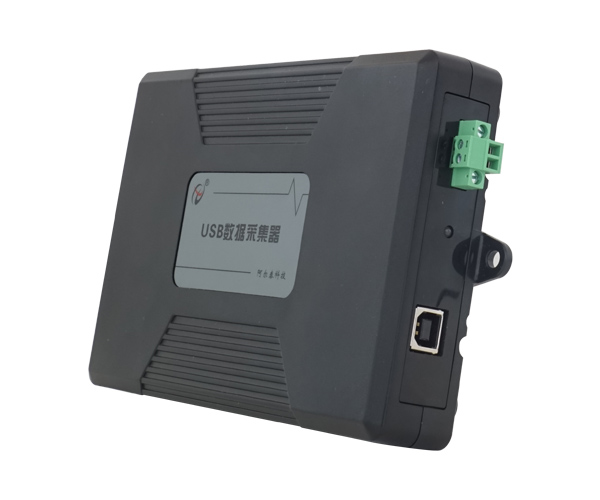

dbzz產品簡介 USB2881/2/3 系統框圖主要由信號調理模塊、ADC 模塊、DIO 模塊、自校準模塊、FPGA 控制 模塊、USB 橋芯片模塊組成。 ADC 模塊可實現對 12 路差分信號的采集。核心采用兩片 16/14/12 位 ADC 轉換芯片，每片可實 現 6 通道同步轉換，轉換速率為 250KHz，輸入量程為±10V、±5V。 DIO 模塊提供 16 路數字量輸入、16 路數字量輸出。 指標參數 模擬量輸入 | 通道數 | 差分12路 | 精度 | 16位(USB2881) 14位（USB2882） 12位（USB2883） | 采樣頻率 | 250KS/s | 校準方式 | 軟件自動校準 | 同步采樣 | 是 | 耦合方式 | 直流耦合 | 觸發源 | 軟件內觸發、ATR觸發、DTR觸發 | AD量程 | ±10V、±5V | 程控增益 | l，2，4，8倍 | AD緩存 | 8K字（點）FIFO存儲器 | 非線性誤差 | ±1.5LSB | 數字量輸入 | 通道數 | 16路 | 電氣標準 | TTL兼容 | 默認上電狀態 | 低電平 | 輸入邏輯電平 | 高電平：高達5V，低至2V 低電平：高達0.8V，低至0V | 過壓保護 | 0~5V | 數字量輸出 | 通道數 | 16路 | 電氣標準 | TTL兼容 | 默認上電狀態 | 低電平 | 輸入邏輯電平 | 高電平：高達5V，低至4.4V 低電平：高達0.4V，低至0V | 單通道驅動能力 | ±4mA | 總電流驅動能力 | ±25mA | 安裝方式 | 可配導軌（選配）、平面安裝 |
