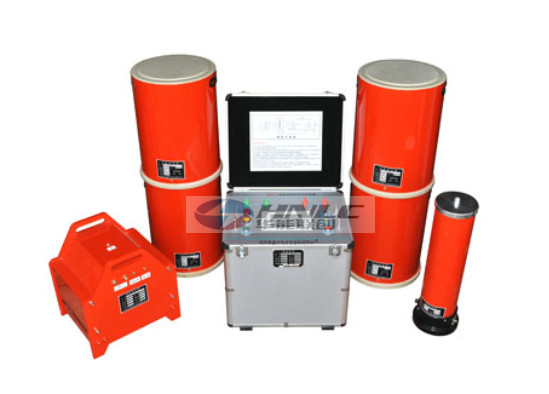

HNXZ系列串聯諧振耐壓試驗裝置

積壓代理：

--

行業分類：

電站設備->電站設備自動化裝置

市場 價：

面議！元(人民幣)

會 員價：

面議！元(人民幣)

規 -- 格：

www.whhnlc.com

型 -- 號：

HNXZ

年產 量：

5000

武漢華能聯創電氣有限公司

張高先生 \| 經理
手機：	15926291404
電話：	86 - 027- 88040496
傳真：	86 - 027- 88040496
地址：	武漢東湖新技術開發區光谷大道301號
郵編：	430000
網址：	訪問企業網站 www.whhnlc.com

添加到收藏夾

點擊發郵件咨詢

舉報此信息

收藏到用戶中心

聯系我時，請說明在東北制造網上看到的，謝謝！

微信分享

| 詳細信息

關鍵字：變頻串聯諧振,串聯諧振,電纜耐壓試驗裝置
dbzz

產品別稱

變頻諧振、電纜交流耐壓試驗裝置、變頻串聯諧振、串聯諧振、串聯諧振耐壓試驗裝置

產品特征

1，HNXZ系列串聯諧振耐壓試驗裝置所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2，改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

3，設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

技術參數

（一）主要參數：

1、額定輸出電壓 0220 kV (AC有效值)及以下

2、輸出頻率 20300Hz

3、頻率調節細度 0.1Hz，不穩定度≤0.01%

4、諧振電壓波形正弦波，波形畸變率≤1%

5、滿負載工作時間連續工作時間60min

6、系統品質因數 最大負載下≥20

7、工作電源 380V±10%三相或 220V±10%單相(10kW以下),工頻50Hz±5%

（二）HNXZ-270kVA/270kV/45kV變頻串聯諧振試驗裝置技術指標

1.額定電壓：

45kV---滿足10kV電纜的交流耐壓試驗；

90kV---滿足35kV電纜的交流耐壓試驗；

135kV---滿足110kV電纜的的交流耐壓試驗；

270kV---滿足110kV變電站開關的交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作5分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

6．輸入電源：?jiǎn)蜗?80V

7．頻率調節范圍：30Hz300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

HNXZ系列串聯諧振耐壓試驗裝置詳細技術參數請咨詢武漢華能聯創電氣有限公司的客服，廠家直銷，可定制

產品型號	適用范圍（10kV、35kV、110kV電壓等級電力電纜交流耐壓試驗，試驗頻率：30300Hz）
產品型號	操作箱	諧振電抗器（干式）	勵磁變壓器（干式）	電容分壓器	適用對象
HNXZ-F-44/22	2.5kW	1A/22kV 二臺	2.5kVA/1kV	25kV	10kV電纜≤1km(300mm2)
HNXZ-F-88/22	4kW	2A/22kV 二臺	4kVA/1kV	25kV	10kV電纜≤2km(300mm2)
HNXZ-F-132/22	6kW	2A/22kV 三臺	6kVA/1/3kV	60kV	10kV電纜≤3km(300mm2) 35kV電纜≤1km(300mm2)
HNXZ-F-176/22	7.5kW	2A/22kV 四臺	7.5kVA/1/3kV	60kV	10kV電纜≤4km(300mm2) 35kV電纜≤1km(300mm2)
HNXZ-F-264/22	10kW	2A/22kV 六臺	10kVA/1/3kV	60kV	10kV電纜≤6km(300mm2) 35kV電纜≤2km(300mm2)
HNXZ-F-330/22	15kW	2.5A/22kV 六臺	15kVA/1/3kV	100kV	10kV電纜≤8km(300mm2) 35kV電纜≤2km(300mm2)
HNXZ-F-640/32	25kW	2.5A/32kV 八臺	25kVA/1/3/5kV	200kV	10kV電纜≤10km(300mm2) 35kV電纜≤4km(300mm2) 110k電纜≤1km(400mm2)
