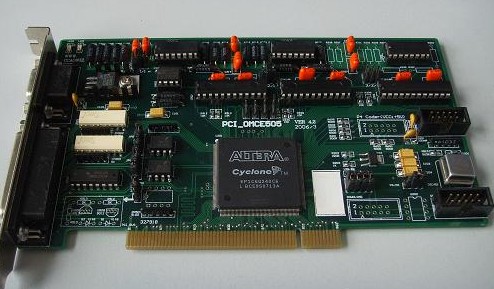

dbzz產品介紹一、測控卡概述 8002型 PCI多功能測量控制卡采用PCI計算機總線接口形式，插卡式設計。應用了最新FPGA大規模可編程邏輯芯片，測控卡AD數字電路部分和總線接口管理部分高度集成于一體，實現了數字電路硬件設計采用軟件化編程寫入芯片形式。結合了多年實踐的技術經驗精心設計，器件之間設計緊湊，抗干擾能力更強。整個電氣設計中沒有電位器調整環節，依靠自適應功能實現達到最佳工作狀態，最大程度上降低了故障率，測控卡具有極高的穩定性和可靠性。性能參數二、測控卡主要功能 該測控卡集多種模擬傳感器放大器、A/D采集、數字傳感器采集、PID閉環控制于一體，配有完善的綜合管理的windows設備驅動程序和測控軟件動態庫，構成綜合完整的測量控制系統。可控制交流伺服電機和液壓伺服系統。液壓伺服執行部件既可以是電液伺服比例閥，也可以是伺服閥。 該測控卡既可單個卡獨立使用，亦可多卡并列使用。在有些設備中，需要對多個交流伺服電機或多個液壓伺服系統管理，可采用多個卡并列使用，完成多個伺服執行單元的管理要求。 該測控卡包括三路模擬傳感器寬范圍測量通道、三路數字傳感器測量通道和一路閉環輸出控制通道。 1、三路模擬傳感器測量通道：測量范圍從1%~100%，滿足±0.5%精度。每路測量都可以接入不同類型的模擬傳感器，如力傳感器、液壓傳感器、電子尺、直流差動變壓器、熱電偶等傳感器直接測量。 2、三路數字傳感器測量通道：每路測量都可以接入不同類型的數字傳感器，如光電編碼器、光柵尺等。 3、一路閉環控制通道：可設定任意三路測量通道作為反饋，實現三路閉環控制。速度可連續調整，三種控制試驗過程中隨意切換。在可編程控制模式下，可設定實現任意運行過程。并可實現正弦波、三角波、梯形波及任意組合波形的控制。
使用及維護三、測控卡主要特點1、PCI計算機總線接口，插卡式設計2、輸入輸出采用光電隔離設計3、24位A/D4、采樣頻率：同步采樣50Hz5、測量精度：±0.5%6、控制精度：±0.5%7、模擬傳感器輸入信號范圍：1mV/V，2mV/V，4mV/V,，±5V8、數字傳感器輸入信號頻率：≥500kHz
其他說明長春創元測試設備有限公司生產的試驗設備可針對各種金屬、非金屬及復合材料（如橡膠、塑料、編織物、鋼材、陶瓷等）進行拉伸、壓縮、彎曲、剪切等力學性能試驗和分析研究。交易說明另有，工業傳感器、編碼器，拉線傳感器等系列產品，以及計算機軟件與硬件產品。 |
