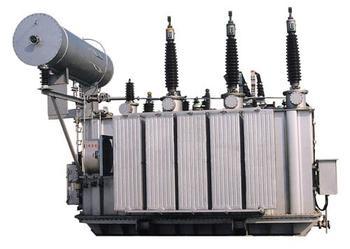

dbzz【S9系列電力變壓器】安全可靠的S9系列電力變壓器
用于國內變壓器的高壓繞組一般聯成Y接法，中壓繞組與低壓繞組的接法要視系統情況而決定。所謂系統情況就是指高壓輸電系統的電壓相量與中壓或低壓輸電系統的電壓相量間關系。如低壓系配電系統，則可根據標準規定決定。高壓繞組常聯成Y接法是由于相電壓可等于線電壓的57.7%，每匝電壓可低些。1).國內的500、330、220與110kV的輸電系統的電壓相量都是同相位的，所以，對下列電壓比的三相三繞組或三相自耦變壓器，高壓與中壓繞組都要用星形接法。當三相三鐵心柱鐵心結構時，低壓繞組也可采用星形接法或角形接法，它決定于低壓輸電系統的電壓相量是與中壓及高壓輸電系統電壓相量為同相位或滯后30°電氣角。500/220/LVkV─YN，yn0，yn0或YN，yn0，d11220/110/LVkV─YN，yn0，yn0或YN，yn0，d11330/220/LVkV─YN，yn0，yn0或YN，yn0，d11330/110/LVkV─YN，yn0，yn0或YN，yn0，d112).國內60與35kV的輸電系統電壓有二種不同相位角。如220/60kV變壓器采用YNd11接法，與220/69/10kV變壓器用YN，yn0，d11接法，這二個60kV輸電系統相差30°電氣角。當220/110/35kV變壓器采用YN，yn0，d11接法，110/35/10kV變壓器采用YN，yn0，d11接法，以上兩個35kV輸電系統電壓相量也差30°電氣角。所以，決定60與35kV級繞組的接法時要慎重，接法必須符合輸電系統電壓相量的要求。根據電壓相量的相對關系決定60與35kV級繞組的接法。否則，即使容量對，電壓比也對，變壓器也無法使用，接法不對，變壓器無法與輸電系統并網。3).國內10、6、3與0.4kV輸電與配電系統相量也有兩種相位。在上海地區，有一種10kV與110kV輸電系統電壓相量差60°電氣角，此時可采用110/35/10kV電壓比與YN，yn0，y10接法的三相三繞組電力變壓器，但限用三相三鐵心柱式鐵心。4).但要注意：單相變壓器在聯成三相組接法時，不能采用YNy0接法的三相組。三相殼式變壓器也不能采用YNy0接法。三相五柱式鐵心變壓器必須采用YN，yn0，yn0接法時，在變壓器內要有接成角形接法的第四繞組，它的出頭不引出(結構上要做電氣試驗時引出的出頭不在此例)。5).不同聯結組的變壓器并聯運行時，一般的規定是聯結組別標號必須相同。6).配電變壓器用于多雷地區時，可采用Yzn11接法，當采用z接法時，阻抗電壓算法與Yyn0接法不同，同時z接法繞組的耗銅量要多些。Yzn11接法配電變壓器的防雷性能較好。7).三相變壓器采用四個卷鐵心框時也不能采用YNy0接法。8).以上都是用于國內變壓器的接法，如出口時應按要求供應合適的接法與聯結組標號。9).一般在高壓繞組內都有分接頭與分接開關相聯。因此，選擇分接開關時(包括有載調壓分接開關與無勵磁調壓分接開關)，必須注意變壓器接法與分接開關接法相配合(包括接法、試驗電壓、額定電流、每級電壓、調壓范圍等)。對YN接法的有載調壓變壓器所用有載調壓分接開關而言，還要注意中點必須能引出。 |
