dbzz調功柜制造采購--中凱溫控 調功柜專家
ZKW系列調功柜是專用與電加熱器的配套溫度控制柜，它主要是由控制柜箱體，溫度調節儀（日本富士，日本導電，廈門宇電…..），電器元器件（施耐德，西門子，ABB，OMRON），同時我公司生產的配電柜有常規的電氣保護功能，如短路保護、過載保護，溫度保護等。溫控系統采用位式控制，固態繼電器調壓控制，可控硅連續可控控制等多種儀表控制方式，可供用戶選擇，目的是使加熱出口溫度非常穩定，控溫精度完全滿足用戶的工藝加熱溫度要求

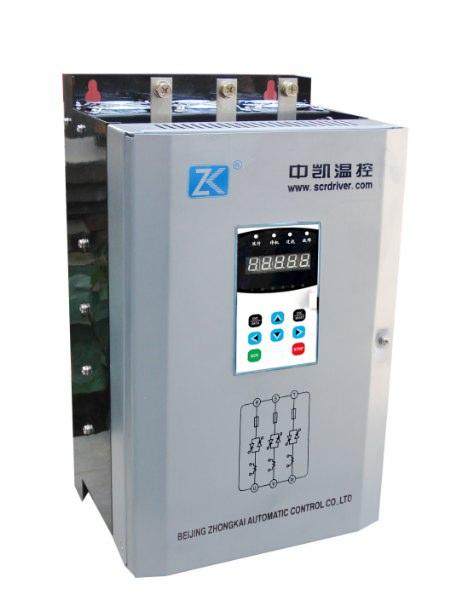

ZKW系列調功柜，采用本公司生產JK3S系列功率控制器，配以相應控制、保護、溫控儀等電器，實現溫度控制，具有完善的檢測和保護功能，適用于電阻性負載、電感性負載、變壓器一次側電壓、電流、功率的調節，實現各種工業電加熱設備的溫度控制。 配置：電源斷路器、JK3S功率控制器、溫控儀及其他低壓器件
分類：ZKW-I型（基本型），ZKW-II型（增強型），II型具備通訊功能，可與上位機或DCS系統聯網控制；多臺控制時還具有智能分配導通時間功能，以減小對電網的沖擊
技術說明：
調功柜的主要組成部分分為監控回路，執行控制單元以及操作單元三部分組成說明見下：
1） 監控單元分，顯示回路與控制故障輸出兩部分組成，監回路由三相電流，電壓表顯示，現場溫度與設定溫度顯示，軟啟動停機、手動/自動切換控制、最大輸出限制功能、過電流保護等幾部分組成，當監測儀器儀表檢測到故障時將輸出故障接點信號到加熱回路中，停止加熱系統的運行，并伴有故障指示/聲光報警,進一步保護加熱元件；
2） 執行控制單元主要分為主電路開關，調壓機構和限流熔斷回路三部分主成。主電路開關可以根據電流和保護功能的不同正常選用，目的是控制加熱的功率電流，起到通斷加熱的作用。調壓執行單元分為接觸器位式控制，固態繼電器調壓控制以及可控硅連續可調控制三種類型，具體的選用根據現場加熱介質和控制要求決定，他們之間的區別與正確選用可與我公司電器工程師聯系指導。
3） 操作單元主要是加熱的啟動，停止，急停,超溫故障復位，以及溫度調節設定等部分組成，該部分的具體要求可以根據用戶要求來正常設計；
4） 另外溫度儀表配電柜可以根據安裝區域分為戶外，戶內，防爆與非防爆形式；
5） 用戶在與我公司電器工程師聯系時，可以將貴方的設計回路與本加熱控制系統有效的組合，充分滿足用戶操作和控制的要求，望用戶能積極提出，方便用戶在安裝和操作的正常進行。
用戶選型須知：
在選購 儀表智能調功柜的時候，請您準確提供負載的類型(如：電熱絲、電熱管、遠紅外燈管、鎳鎘、鐵鉻鋁、硅碳棒、硅鉬棒、鉬絲、石墨、變壓器、白金漏板等)與溫控工藝要求，我公司不僅會提供調功柜的外型尺寸，而且也會提供比較適合該類介質加熱的控制方案(帶元器件配置表)，將根據電加熱器的功率與溫度要求設計控制回路，并對具體的控制目的與控制技術要求與用戶進行研究與溝通，充分完成用戶對加熱溫度的要求，達到用戶滿意的目標。
產品用途：
工業電爐功率控制，適用于阻性負載、感性負載、變壓器一次側交流調壓。
中凱溫控，您身邊的溫控專家。 北京佳凱中興自動化技術有限公司 |
