dbzz河北哪里有賣機械式卷板機、、三輥對稱式卷板機【價格】怎么樣

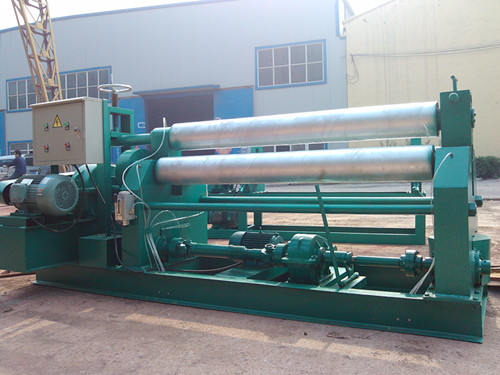

一、設備簡介
卷板機操作簡便，能耗低，效率高，本設備為對稱式三輥卷板機，用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形等零件。其工作原理是旋轉式彎曲變形。是風管、風機、化工、水泥、造船、鍋爐、航空、水利、輸變電鐵塔等機器設備制造行業的必備設備。
二、設備配備
電機：Y100-4-7.5KW
減速機：JZQ350
風筒板厚范圍：1mm--12mm
風筒直徑范圍：Φ220mm—Φ2500mm
風筒長度范圍： 2000mm以內
卷板速度：5.5米分鐘
上輥直徑245*16 下輥直徑219*16
三、特點
機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
四、操作說明
金屬板的進給是通過與工作輥間的摩擦力帶動，根據金屬板與工作輥相接觸的三個切點構成的弧度使平板彎曲成弧形，通過調整上輥的升降程度來達到所需弧形曲率半徑的大小。
（1）卷制：首先確認三輥在平行狀態下，使上輥下母線距下輥上母線略大于板厚，然后使板料一端送入到達下輥中部，再操作上輥下降夾緊鋼板端部。操作工作輥旋轉（使旋轉方向與進給方向一致）對板料中部進行初部彎曲根據曲率半徑的大小，相應的調整上輥的升降程度，如此重復數次直至所需曲率半徑為止。
（2）卸料：首先將上輥上升至一定高度停止，這時將翻倒支撐翻倒，所卷成的金屬圓筒即可從上輥一端卸出，待卸料結束后，按照相反的程序，逐步恢復。
