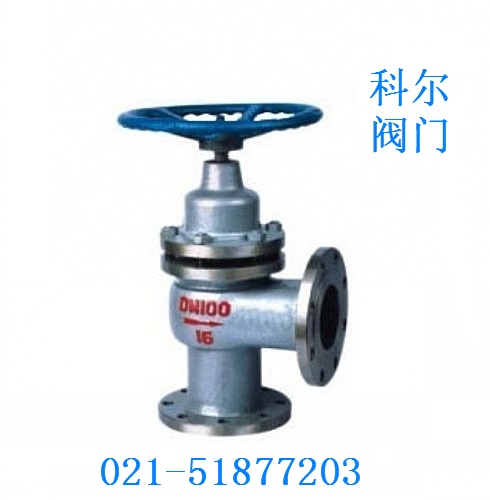

角式柱塞閥U44H
產品詳細:
產品簡介:
角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。
主要外形尺寸：
DN(mm)/
尺寸 (mm) U44SM-16C(P) UJ44H-16C．P．R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100
W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 188 210 265 295 375 435 485
b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32
Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30
DN(mm)/
尺寸 (mm) U44SM-25（P） UJ44H-25C．P．R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100
W 100 100 110 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
b 14 14 14 15 15 170 19 19 21 25 27 31 33 36 40 44
Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
|
