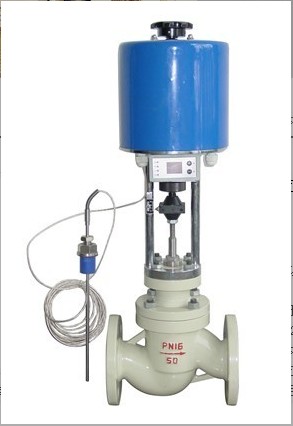

電動溫度調節閥用途與特點

電動溫度調節閥(適用于較大口徑及導熱油控制)，該閥的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

電動溫度調節閥結構與原理

調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

加熱型調節閥的結構與原理，見附圖示：

工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制．從而達到控溫目的。

備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

電動溫度調節閥主要參數與材料

1、主要參數表

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200

公稱壓力PN(MPa) 1.6 4.0

流量能力(m3/h) 5 7 10 16 25 40 63 100 160 250 400 630

額定行程 6 8 10 14 20 30 30 40

溫度調節范圍(℃) 0120 ： 100250

調節精度(℃) ±1 ±5

使用介質 蒸汽、水、油、氣體

允許

泄漏量 硬密封 10-4×閥額定容量

軟密封 “0”

毛細管長度 3m、5m、10m

溫包扦入深度 270、430、630

螺紋接口 1/4″ 1″

電動溫度調節閥安裝、使用與維護

1、安裝

(1)安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。

(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。

(3)為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。見下圖：

(4)傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。

2、調試：

(1)接上220V交流電源。使主閥打開，并將閥前截止閥緩慢打開。

(2)將溫包線接入指定接線柱。

(3)觀察設定溫度的變化值是否在允許范圍內。如發現偏高或偏低，可將驅動器外殼取掉，撥動溫度設定開關(微調即可)。反復調整。直到控制溫度在允許范圍之內。

(4)該閥應在環境溫度-2555℃的場所使用，注意防潮。
