    青島奧博儀表設備有限公司   王峰   18561836831

    渦輪流量計分為分體式（基本型）、一體式（直接顯示）。

    1、分體式包括：渦輪流量傳感器，顯示儀，壓力變送器，鉑電阻。

    2、一體式，單件，直接顯示。適用于密度恒定的介質，沒有溫壓補償。

一、概述：

    渦輪流量計先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，易于數字化。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。

    在歐洲和美國它是繼孔板流量計之后的第二個法定天然氣流量計，已經發展為多品種、全系列，多規格，批量生產規模的天然氣流量計，標準規范亦十分完備。據國外使用部門稱：曾對200余臺使用8~15年的流量計進行周期檢定，發現儀表準確度的偏移仍在規定范圍內。

    它是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。

    它具有自己的特點，如結構簡單、加工零部件少、重量輕、維修方便、流通能力大（同樣口徑可通過的流量大）和可適應高參數等。渦輪流量計作為最通用的流量計，其產品已發展為多品種、全系列、多規格批量生產的規模。

二、原理：

    工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。

三、優點：

    1、壓力損失小，葉輪具有防腐功能；

    2、采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越；

    3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；

    4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強；

    5、采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年；

    6、采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同；

    7、屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸；

    8、采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作；

    9、采用全不銹鋼結構，防腐性能好；

    10、容易維修，有自整流的結構，小型輕巧，結構簡單；

    11、內部清洗簡單；

    12、有較強抗磁干擾和振動能力、性能可靠、壽命長；

    13、下限流速低,測量范圍寬；

    14、現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上；

    15、耐腐蝕，適用于酸堿溶液。

    DN是流量計公稱通徑，一般指管道內徑，需要各種不同管徑（氣體DN20~DN300，液體DN4~DN200）的渦輪流量計，請直接聯系店主。

    我廠出身于國企，2003年建廠，技術成熟、質量可靠，歡迎電話垂詢。

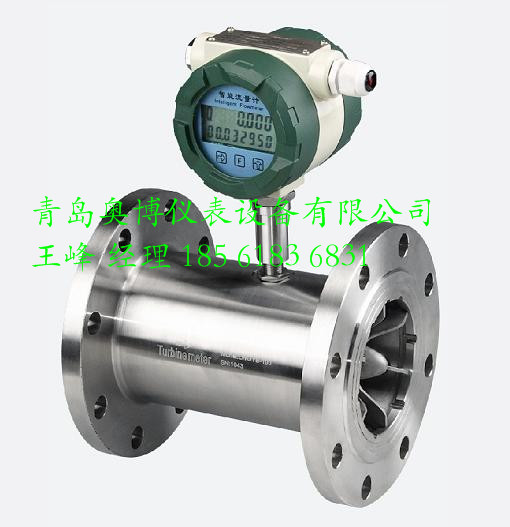

直顯式渦輪，圖例一；

直顯式渦輪，圖例二；

渦輪切面圖，圖例四；

分體式渦輪，圖例五 ；

分體式渦輪，圖例六。
