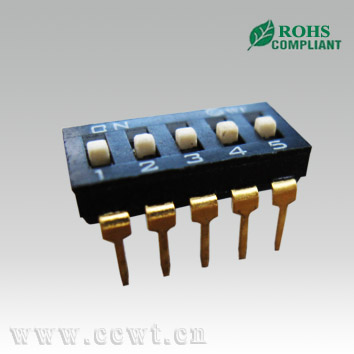

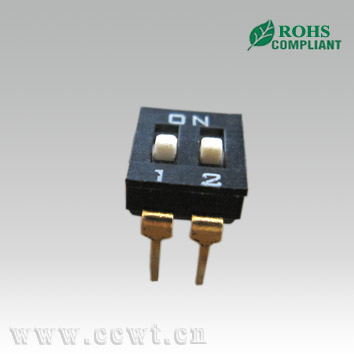

IC型DIP開關（DI系列）：2位，3位，4位，5位，6位，7位，8位，10位，12位；
一、機械特性：
１、操作力：1000g max
２、推鈕行程：0.90mm
３、使用溫度：-20℃＋70℃
４、儲存溫度：-40℃＋85℃
二、特性：
1、底座：工程塑料，黑色
2、上蓋：工程塑料，黑色
3、推鈕：工程塑料，白色
4、端子：合金銅鍍金。
三、電器特性：
１、電器壽命：在電壓24VDC與電流25 mA之下測試，可來回?fù)軇?000次。
２、開關不常毀換的額定電流：100 mA，耐壓50 VDC。
３、開關經常切換的額定電流：25 mA，耐壓24 VDC。
４、接觸阻抗：（a)初始值最大50 mΩ,
（b)測試后最大值60 mΩ。
５、絕緣阻抗：最小100 MΩ，500 VDC。
６、耐壓強度：500 VAC／１分鐘。
７、極際電容：最大5pF.
８、回路：單接點單選擇
四、焊接和清洗過程：
１、在所有操作過程中，請確保開關在“off”位置。
２、波焊：（IC型）推薦焊錫溫度在260℃,最多5秒鐘。
３、手焊：使用30瓦烙鐵控制溫度在320℃,焊接時間大約2秒鐘。
４、回流焊：（貼片型）回流爐最高溫度為260℃；溫度為240℃時，最長時間不超過20秒鐘。
５、清洗過程：清洗使用超音波方式，能給予更好效果；
使用蒸汽方式時，溫度不可超過51℃。
五、包裝方式：以上產品皆以ＩＣ管包裝，確保品質優良。
|
